1

主菜單

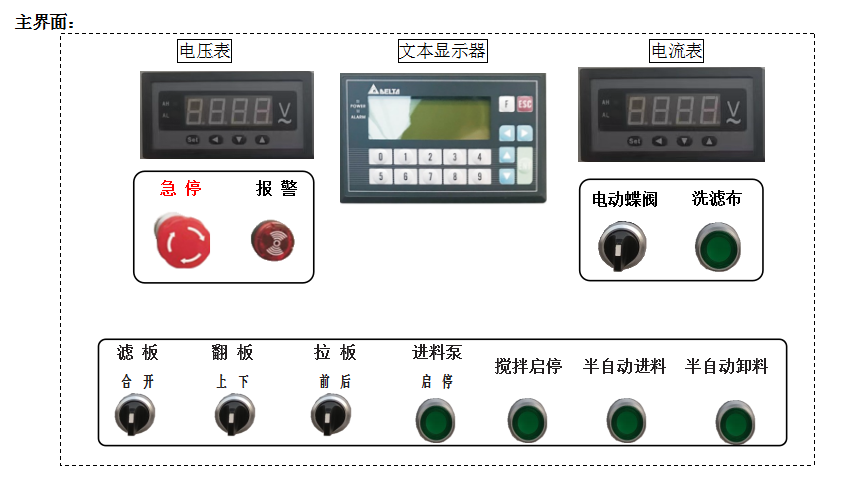

在主菜單頁面下，幫助按6，按3鍵進入?yún)?shù)設置監控，按4進入狀態監控，按8進入公司聯系方式，按9進入操作說明。

2

參數設置

在參數設置頁面下，返回按F，按3鍵進入攪拌器參數設置，按4進入壓濾機參數設置，按8進入I/O監控，按9進入運行數據設置。常規狀態下不能修改。

3

攪拌器參數

設置

在攪拌器參數設置頁面下，攪拌器輪流測試按1，對攪拌器設置相應參數。按4進入上一頁，返回按F，按9進入下一頁。

4

攪拌器輪流測試

在攪拌器輪流測試參數設置頁面下，對攪拌器設置相應參數。按4進入上一頁，返回按F，按9進入下一頁。

1

過濾面積（m2）

20平方

35平方

60平方

80平方

實際過濾面積

2

濾室容積（L）

315

495

900

1125

整機濾室容積

3

機架材質

Q235鋼焊接

4

濾板(塊/臺)

30

21

37

49

（含頭尾）

5

濾板材質

及特點

濾板材質：增強聚丙烯

特點：耐酸、堿、鹽的侵蝕，無毒 、無味，重量輕，強度高

6

過濾面積

m2

20

35

60

80

7

濾板外徑

（mm）/塊

630 x630

1000x1000

8

濾板內徑

（mm）/塊

930x930

進料中孔直徑100mm

9

濾布數量

（件）/臺

30

21

37

49

（含頭尾）

10

水嘴數量

（只）/臺

60

42

74

98

含集液槽

11

過濾溫度（℃）

常溫0-70℃

12

進料壓力(Mpa)

≦0.5

13

進料方式

中間進料，

14

排液方式

雙明流

15

壓緊形式

程控液壓壓緊自動保壓

控制柜與主機分體式

16

操作形式

臺達PLC程控自動電控柜

17

拉板及卸料方式

自動拉板，靠濾餅自重脫落卸料

小車卸料

18

電機功率（Kw）

4kw

4Kw + 1.5Kw + 0.75Kw=6.25Kw

電壓：380V

19

整機重量

2.8

4

4.4

5.5

20

外形尺寸

3050*1063*

1210

4365*1650

*1620

4355*1650*1620

5200*1818

*1600
